Load Balancer
Il servizio Load Balancer as a Service (LBaaS) permette di distribuire il traffico di rete tra più istanze applicative, garantendo elevata disponibilità, scalabilità e continuità operativa dei servizi esposti.
L’infrastruttura si basa su un motore di bilanciamento ad alte prestazioni in grado di gestire traffico HTTP e HTTPS, offrendo funzionalità avanzate quali:
persistenza delle sessioni (sticky sessions);
monitoraggio dello stato dei backend mediante health check automatici;
terminazione SSL/TLS;
riscrittura degli header HTTP
La piattaforma supporta sia configurazioni dedicate a un singolo account sia scenari condivisi tra account differenti (cross-tenant), consentendo l’erogazione di servizi comuni in contesti multi-organizzazione o la gestione centralizzata delle applicazioni.
Ogni istanza di bilanciamento è associata a una specifica rete di esposizione (Internet, rete regionale o rete interna dei servizi) e a uno o più Security Group, che regolano la raggiungibilità dei nodi backend.
Le funzionalità sono rese disponibili in modalità self-service, consentendo al Master Account di creare, modificare e dismettere autonomamente le configurazioni di bilanciamento.
Il servizio comprende le seguenti funzionalità:
creazione e provisioning delle istanze di Load Balancer;
selezione della rete di esposizione (Internet, rete interna dei servizi, reti front-end e back-end);
configurazione e gestione degli health check automatici sui nodi backend;
configurazione della persistenza delle sessioni (sticky sessions);
terminazione SSL/TLS mediante caricamento di certificati e Autorità di Certificazione (CA) forniti dall’utente;
aggiornamento dei certificati SSL/TLS su istanze esistenti;
definizione e gestione di whitelist basate su indirizzi IP o reti in formato CIDR;
aggiunta, modifica e rimozione dei server backend, con configurazione di nome, indirizzo IP, porta e protocollo;
modifica delle configurazioni di bilanciamento, inclusi backend, porte, whitelist, certificati e abilitazione/disabilitazione di SSL;
dismissione delle istanze di Load Balancer;
consultazione dell’elenco delle configurazioni attive e dei relativi dettagli;
accesso alle statistiche di bilanciamento mediante credenziali dedicate
Configurazioni di bilanciamento supportate
Un account Nivola può creare un numero arbitrario di istanze Load Balancer as a Service (LBaaS) all’interno dei propri ambienti. Tuttavia, non tutte le configurazioni di bilanciamento sono supportate dalla piattaforma.
Le sezioni seguenti descrivono i principali pattern di utilizzo previsti e le relative limitazioni.
Bilanciamento all’interno di un singolo account
Un’istanza di Load Balancer può distribuire il traffico esclusivamente verso backend ubicati nello stesso sito (Data Center) in cui è stata creata.
Ad esempio:
configurazione degli algoritmi di distribuzione del traffico;
configurazione e amministrazione dei sistemi applicativi backend;
gestione dell’infrastruttura di rete fisica e dei dispositivi di livello inferiore;
servizi di ottimizzazione e distribuzione dei contenuti (CDN);
registrazione automatica di record DNS per domini esterni a quelli gestiti dalla piattaforma;
funzionalità avanzate di tracing e logging del traffico, attualmente soggette a valutazione;
un Load Balancer creato nel sito di Torino può bilanciare il traffico solo verso macchine virtuali presenti nello stesso sito e non verso backend ubicati, ad esempio, nel sito di Genova.
Qualora sia necessario esporre servizi ospitati in un altro sito, è necessario creare un’ulteriore istanza di Load Balancer nel sito di destinazione.
Ad esempio: per bilanciare servizi presenti nel sito di Genova, dovrà essere creato un Load Balancer dedicato all’interno dello stesso sito.
Per scenari che richiedono un instradamento geografico del traffico o la distribuzione delle richieste tra più siti, è possibile utilizzare il servizio Global Load Balancer (GLB) basato su tecnologia Radware.
In questa configurazione, il GLB indirizza il traffico verso i Load Balancer locali presenti nei rispettivi Data Center.
Bilanciamento tra più account
Il servizio supporta anche scenari di bilanciamento tra risorse appartenenti a account differenti, purché tali account siano associati allo stesso cliente (Division).
In questo scenario:
il Load Balancer viene creato in uno degli account scelto dall’utente;
i backend possono appartenere anche ad altri account della medesima Division;
il bilanciamento viene gestito in modo trasparente tra gli account autorizzati
E” cmq possibile utilizzare il GLB per scenari che richiedono un instradamento geografico del traffico o la distribuzione delle richieste tra più siti.
Limitazioni
La prima versione del servizio Load Balancer as a Service (LBaaS) presenta le seguenti limitazioni funzionali:
sono supportati esclusivamente i protocolli HTTP e HTTPS per le connessioni tra front-end e back-end;
le porte di ascolto del front-end sono limitate alle porte 80 e 443;
non è attualmente supportata la configurazione di whitelist degli indirizzi IP;
non è possibile personalizzare le credenziali di accesso alla pagina delle statistiche;
l’algoritmo di bilanciamento è fisso e impostato su Round Robin;
la funzionalità di Session Persistence (Sticky Sessions), se abilitata, utilizza esclusivamente la modalità Cookie-based Persistence;
il monitoraggio dello stato dei backend è basato su un Health Check HTTP di tipo httpchk , configurato automaticamente
Gestione ordinaria
Il servizio non richiede attività di gestione ordinaria differenti rispetto a quelle normalmente previste per un’infrastruttura HAProxy.
Ogni istanza di LBaaS è costituita da una macchina virtuale Ubuntu sulla quale è installato e configurato HAProxy. Di conseguenza, le attività di monitoraggio e manutenzione dell’infrastruttura seguono le stesse modalità operative adottate per i tradizionali Load Balancer basati su HAProxy.
È tuttavia fondamentale tenere presente che la configurazione del servizio è interamente gestita dalla piattaforma.
Ad ogni modifica della configurazione effettuata tramite CLI o Portale, la piattaforma rigenera il file di configurazione sulla base delle informazioni memorizzate nel sistema e lo distribuisce sull’istanza del Load Balancer, sostituendo integralmente quello presente sulla macchina.
Di conseguenza:
tutte le modifiche alla configurazione del Load Balancer devono essere effettuate;
esclusivamente tramite la CLI beehive o il Portale Nivola;
eventuali modifiche manuali ai file di configurazione di HAProxy sono da considerarsi temporanee e verranno perse al primo aggiornamento del servizio
Modifica del Flavor
Una volta creata un’istanza di LBaaS, non è possibile modificarne il Flavor.
Qualora fosse necessario utilizzare una configurazione con caratteristiche hardware differenti, il procedimento consigliato è il seguente:
esportare la configurazione dell’istanza esistente;
cancellare l’istanza esistente (questo fa si che la nuova istanza creata immediatamente dopo, nel 99% dei casi, si riprende l’ip dell’istanza originale);
creare una nuova istanza di LBaaS specificando il Flavor desiderato;
importare la configurazione precedentemente esportata
Modifica dei volumi della macchina virtuale
La modifica dei volumi disco associati alla macchina virtuale che ospita il servizio LBaaS non è supportata.
La dimensione e la configurazione dello storage vengono definite in fase di provisioning dell’istanza e non possono essere modificate successivamente
Lavorare con i Load Balancer
La funzione rientra nel menù Servizi. I Load Balancer sono visualizzabili dalla parte sinistra dello schermo, cliccando sulla label Load Balancer sotto Reti e Sicurezza
A seguito di un click su Load Balancer, il sistema popolerà la parte destra della pagina web con la lista dei Load Balancer, se presenti. In alternativa verrà visualizza la scritta “Non sono presenti Load Balancer»»

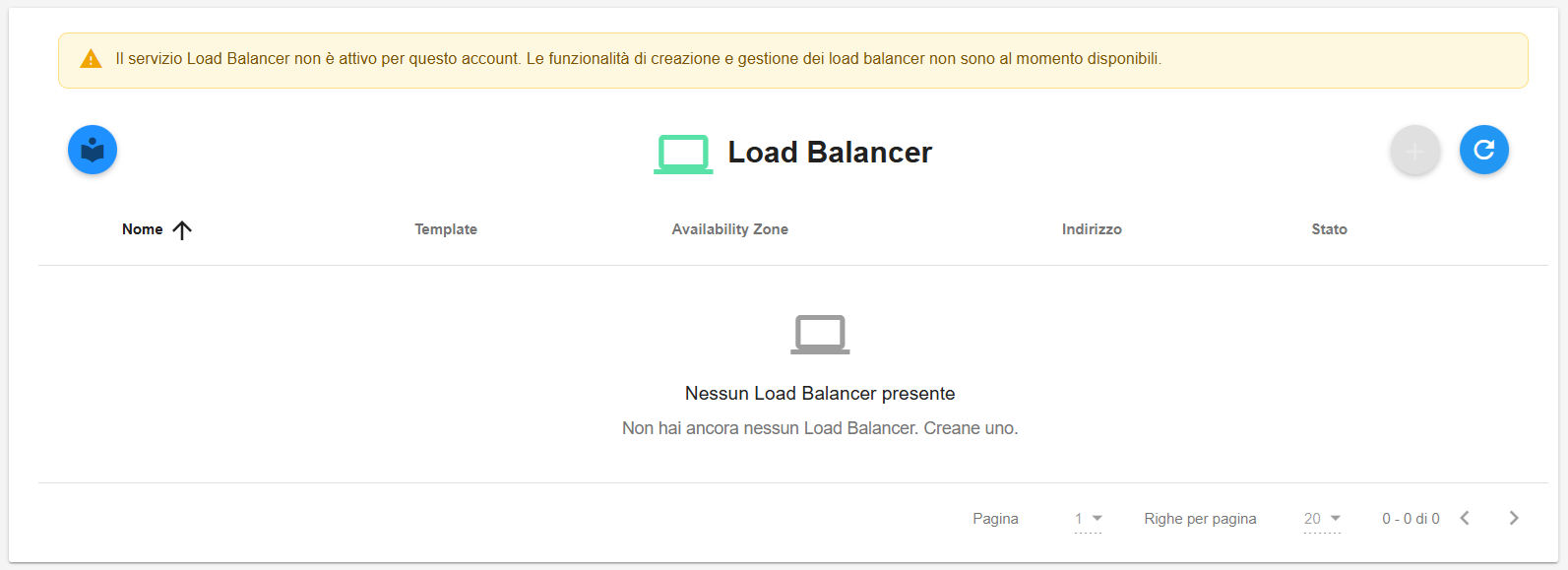

Nel caso in cui l’account in uso non sia configurato per l’utilizzo dei Load Balancer, comparirà il seguente messaggio:
