Monitoraggio VM (master di account)

La gestione del Monitoraggio rende disponibile la funzionalità di monitoraggio delle Virtual Machine per mezzo del Service Portal.

La funzione è attivabile dalla parte sinistra dello schermo dal menù Strumenti, cliccando sulla label VM sotto Monitoraggio.

../_images/11.25_Elenco_vmSX.png

A seguito di un clic su VM, il sistema popolerà la parte destra del video con la Lista VM monitorate (se già presenti).

../_images/11.25_Elenco_vmDX.png

Abilitare il Monitoraggio VM

A seguito di un clic su VM (sotto Strumenti -> Monitoraggio), il sistema popolerà la parte destra del video con la Lista VM monitorate (se già presenti).

../_images/11.25_ListaVM_MonintorDX.png

Per effettuare l’abilitazione procedere nel seguente modo:

1.Fare clic sul pulsante +

../_images/Add_VM.png

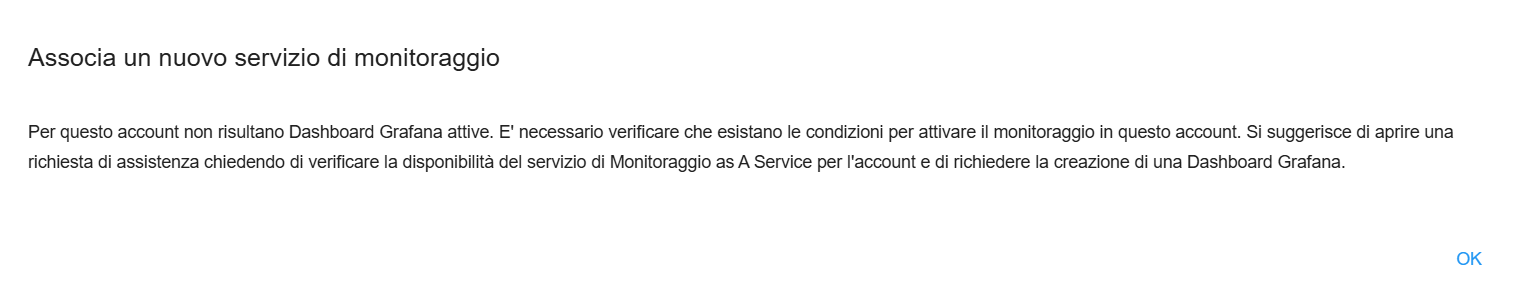

Nel caso non risultasero presenti Dashboard Grafana attive nell’account sarà impossibile proseguire, e sarà quindi necessario seguire le istruzioni riportate nel messaggio

../_images/11.25_Monitoraggio1.png

  1. Individuare la VM dall’elenco Associa un nuovo servizio di monitoraggio, mettendo una spunta a fianco del nome

../_images/11.25_Associa_Monitor.png

  1. Cliccare su pulsante RICHIEDI L’ASSOCIAZIONE DEL SERVIZIO


  1. All’interno della finestra Conferma attivazione servizio cliccare sul pulsante CONFERMA

../_images/11.25_Conferma_Servizio.png

  1. Appariranno i seguenti messaggi di conferma rispettivamente in alto a destra e in centro allo schermo

../_images/11.25_DX_MonitoringOk.png ../_images/11.25_DX_MonitoringCentro.png

  1. Cliccare sul tasto CHIUDI


  1. dopo alcuni secondi di attesa la VM comparirà in elenco con stato ATTIVA

../_images/11.25_MonitoringOK.png

Disabilitare il Monitoraggio VM

Per disabiliare il monitoraggio della Virtual Machine, procedere come segue:

  1. Individuare la VM dalla Lista VM monitorate, mettendo una spunta a fianco del nome;

    ../_images/11.25_Disattiva_selezVMdx.png

  1. Cliccare su pulsante in alto a destra DISATTIVA IL MONITORAGGIO

    ../_images/Pulsante_cancella.png

  1. All’interno della finestra Conferma disattivazione servizio cliccare sul pulsante CONFERMA

    ../_images/11.25_Disattiva_Servizio.png

  1. Appariranno i seguenti messaggi di conferma rispettivamente in alto a destra e in centro allo schermo

    ../_images/11.25_DX_MonitoringNO.png ../_images/11.25_DX_MonitoringCentroNO.png

  1. Cliccare sul tasto CHIUDI


  1. la VM comparirà in elenco con stato INATTIVA

    ../_images/11.25_MonitoringNO.png

Dashboard

La Dashboard rende disponibile l’elenco dei folder di Grafana, la piattaforma per la visualizzazione dei dati attraverso diagrammi e grafici unificati in pannelli esplicativi.

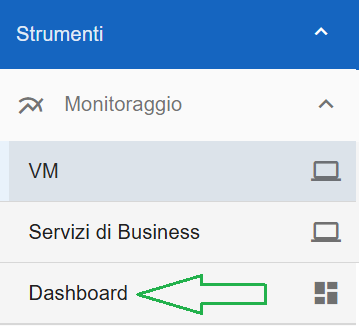

La funzione è attivabile dalla parte sinistra dello schermo dal menù Strumenti, cliccando sulla label Dashboard sotto Monitoraggio.

../_images/11.25_DashboardSX.png

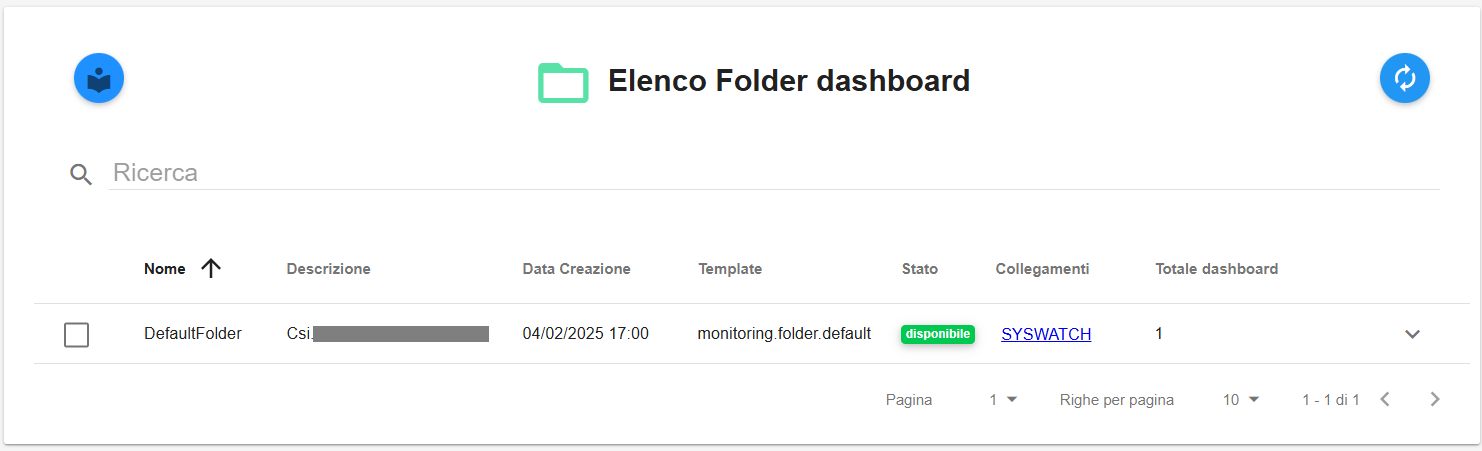

A seguito di un clic su Dashboard, il sistema popolerà la parte destra del video con l”Elenco Folder dashboard (se già presenti)

../_images/11.25_DashboardDX.png

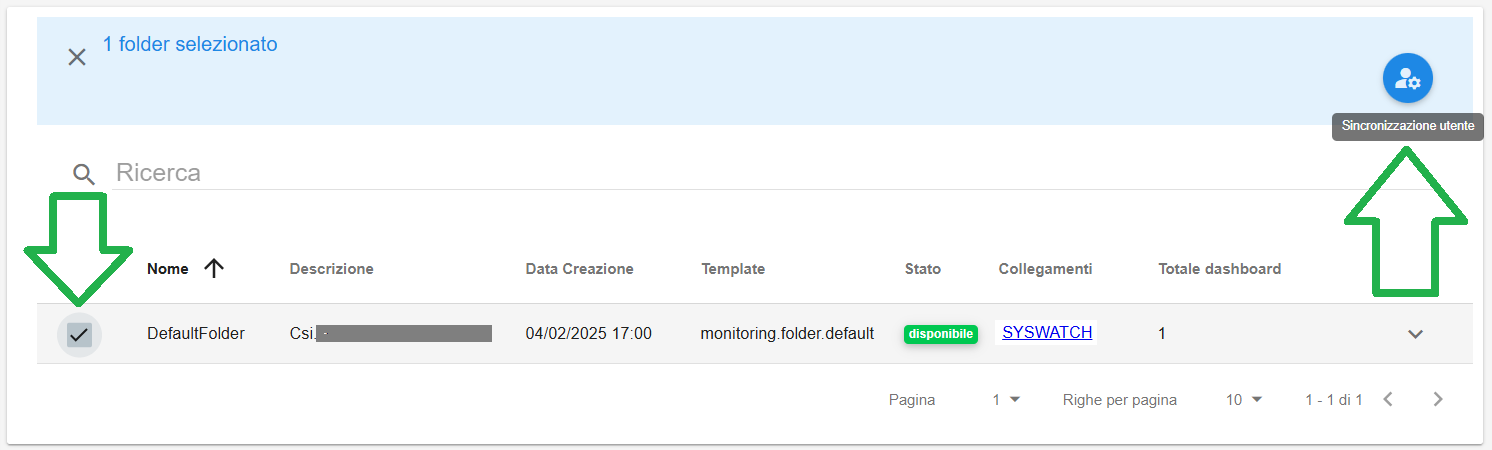

Selezionando un folder (utilizzando l’apposita casella alla sinistra del nome) è possibiile cliccare sull’icona in alto a destra (la cui descrizione passandoci sopra col mouse è «Sincronizzazione utente») per effettuare la Sincronizzazione

../_images/11.25_DashboardSyncDX.png

(apparirà un ulteriore messaggio per confermare l’operazione richiesta)

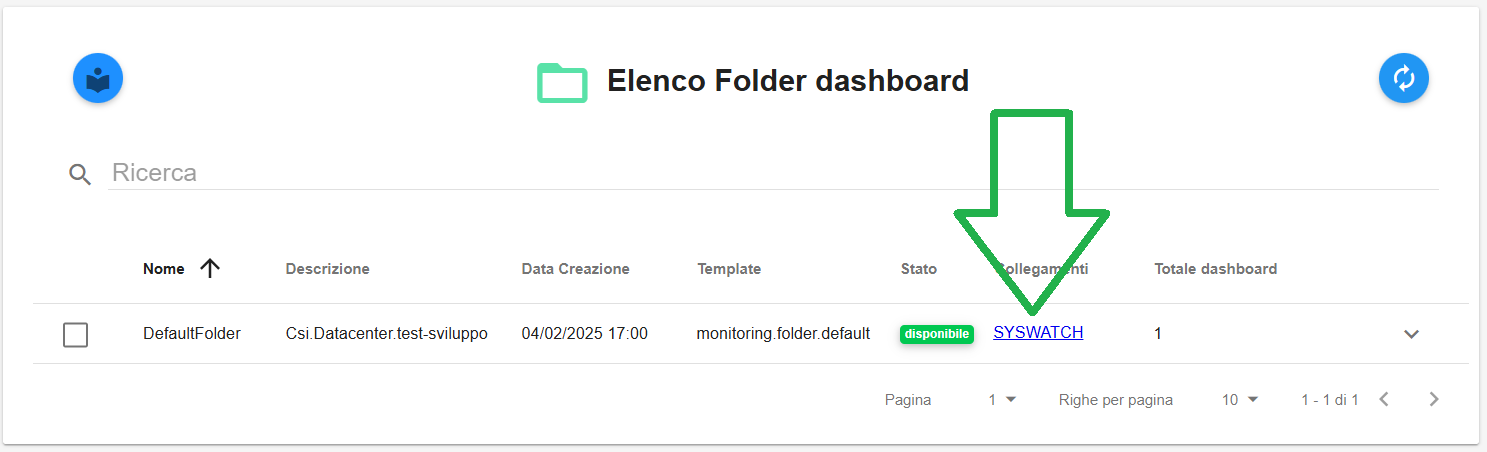

Per accedere al portale Grafana, occorre cliccare sulla relativa voce in blu GRAFANA

../_images/11.25_DashboardGrafDX.png

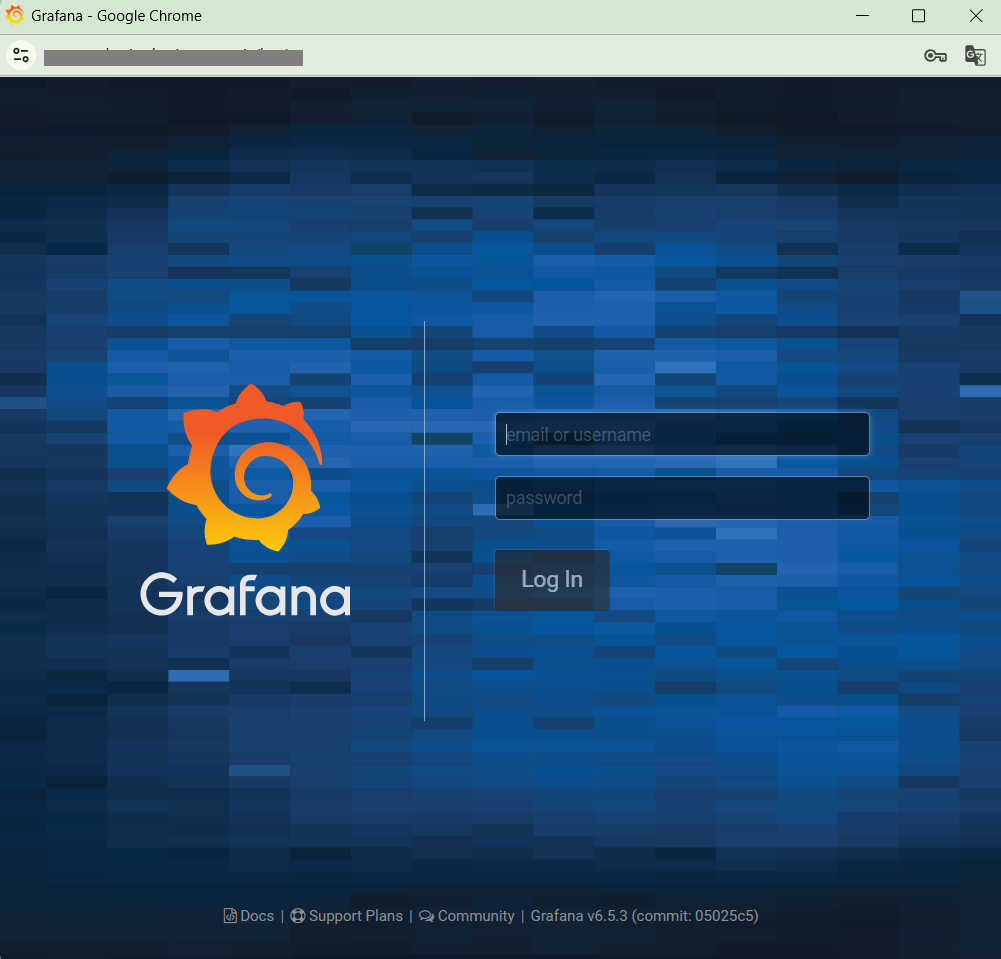

si verrà automaticamente indirizzati alla relativa pagina di autenticazione.

../_images/11.25_DashboardGrafDX9.png
